صمامات البوابة

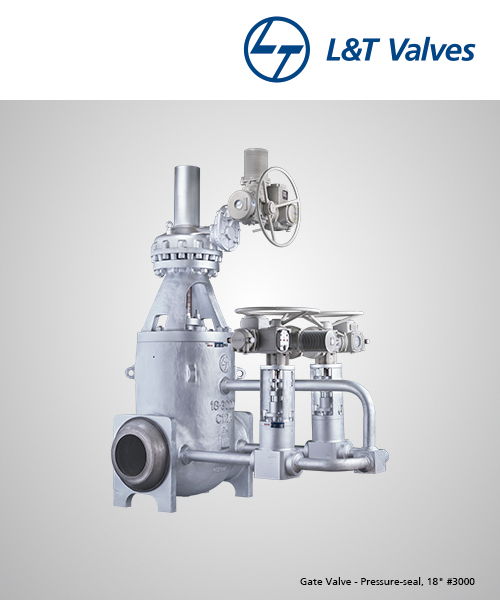

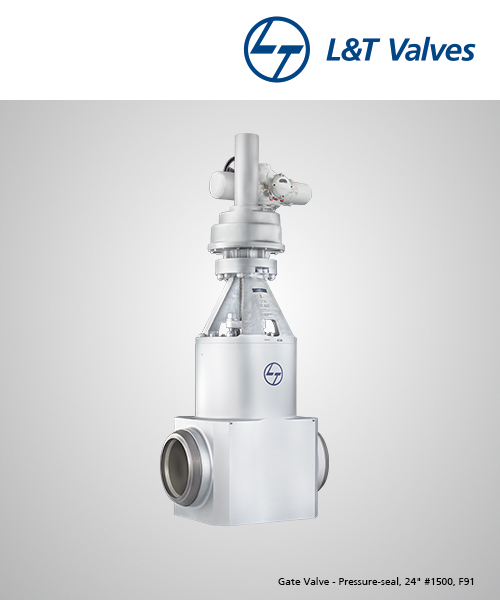

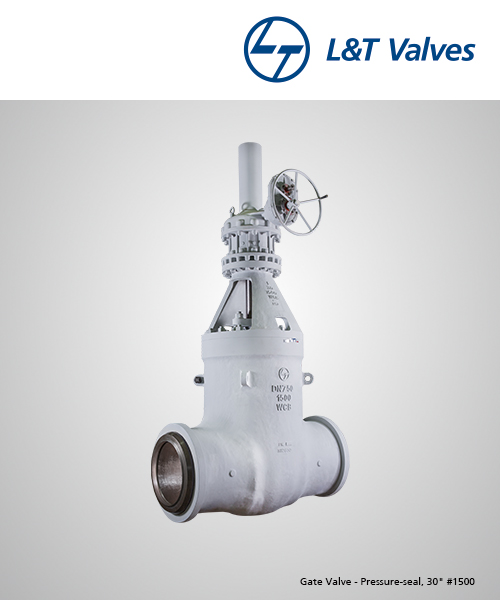

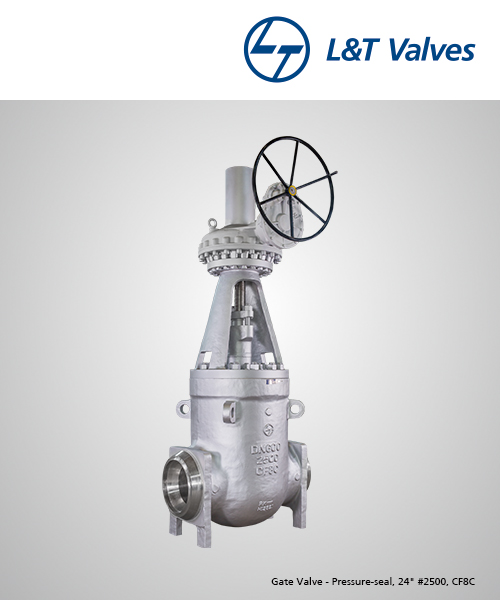

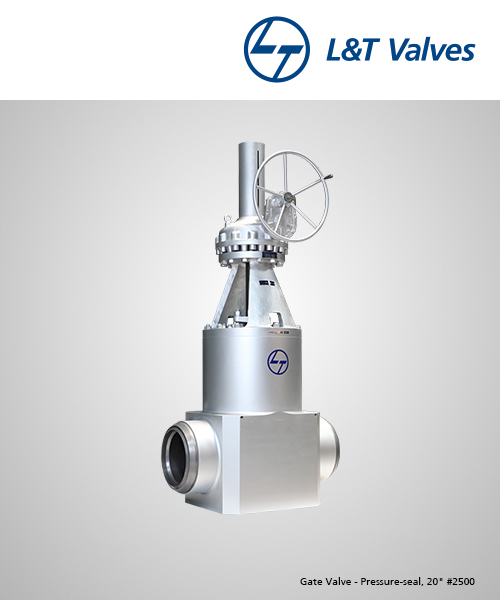

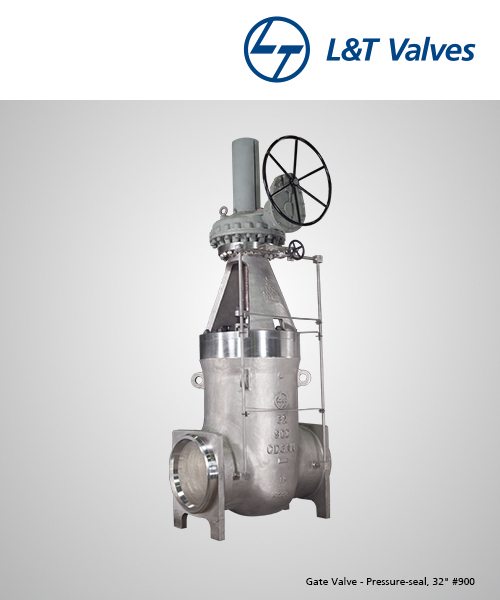

صمامات البوابة - سدادة الضغط

الحجم	3 "إلى 42" (80 مم إلى 1050 مم)
فئة ASME	من 600 إلى 4100
معيار التصميم	ASME B 16.34، API 600

ما وراء المعايير:

يتوافق تصميم صمام البوابة مانع التسرب بالضغط مع ASME B 16.34.
تم التحقق من صحة التصميم بنجاح من خلال إجراء اختبارات غازات الضغط العالي الداخلية عالية الضغط (HPHT) على النماذج الأولية لصمام الضغط العالي.
تم اختبار انسياب التدفق بنجاح على صمام بوابة مانع للتسرب من الدرجة 600 من فئة 600 مناسب لخدمة صمام عزل التيار الرئيسي (MSIV) في محطات الطاقة النووية - في أريفا - ألمانيا.
تسرب الانبعاث - تم اختبار صمام البوابة مانع التسرب بالضغط من الفئة 2500 مقاس 14 بوصة (ضغط الاختبار 431 بار في المحيط و 289 بار عند 400 درجة مئوية) بنجاح وفقًا لمعيار ISO 15848-1 وفئة التحمل CO2 وفئة ضيق BH
علامة CE - يفي بمتطلبات توجيه معدات الضغط 2014/68 / EU، الملحق الثالث - الوحدة
Atex - يلبي متطلبات Atex Directive 94/9 / EC (ATEX)، المعدات غير الكهربائية من الفئة 2
مستوى سلامة السلامة SIL3 للصمامات الآلية
تم اختبار صمامات البوابة المانعة للتسرب (حتى 2500 درجة) المستخدمة في صناعة النفط والغاز وفقًا لمعيار ISO 15848-1 من الفئة BH
تم اختبار صمامات البوابة المانعة للتسرب للضغط بنجاح في اختبار التحقق من تصميم شل 77/300 وشهده مفتشون شل

الميزات التي تضيف قيمة:

تقلل الصمامات من الفئات المتوسطة التكلفة الإجمالية للملكية
آلية سدادة الضغط تستخدم ضغط الخط لتعزيز السدادة. يضمن سلامة السدادة عند ضغوط تشغيل أعلى.
سماكة أعلى للصلابة (3 مم) لضمان صلابة ساخنة متسقة
دليل القرص الثابت لعمر أطول
عملية ترسيب مخصصة في صمامات F91 / C12A لتجنب التصفيح للأسطح الصلبة
التحميل المباشر لمسامير غطاء المحرك لصمامات F91 / C12A
عبوة خاصة من الجرافيت عالية النقاء (سبع حلقات) لتصنيف الضغط> الفئة 2500 في تطبيقات الطاقة
التحميل المباشر لمسامير غطاء المحرك ومسامير السدادة لجميع الصمامات في البناء F91 / C12A

حلول متنوعة:

متوفر في شكل فولاذ مصبوب ومزخرف بالمعادن المشكلة لمجموعة متنوعة من التطبيقات
يتم توفير ترتيب الالتفافية للحماية من الضغط الزائد بناءً على متطلبات العميل
الملحقات: أغطية تبديد الحرارة، ترتيب لوحة القيادة، مفاتيح الحد، مغزل التمديد ومؤشر الموضع
تُقدم علامات ValvTrac ™ RFID للتتبع الرقمي الموثوق به
